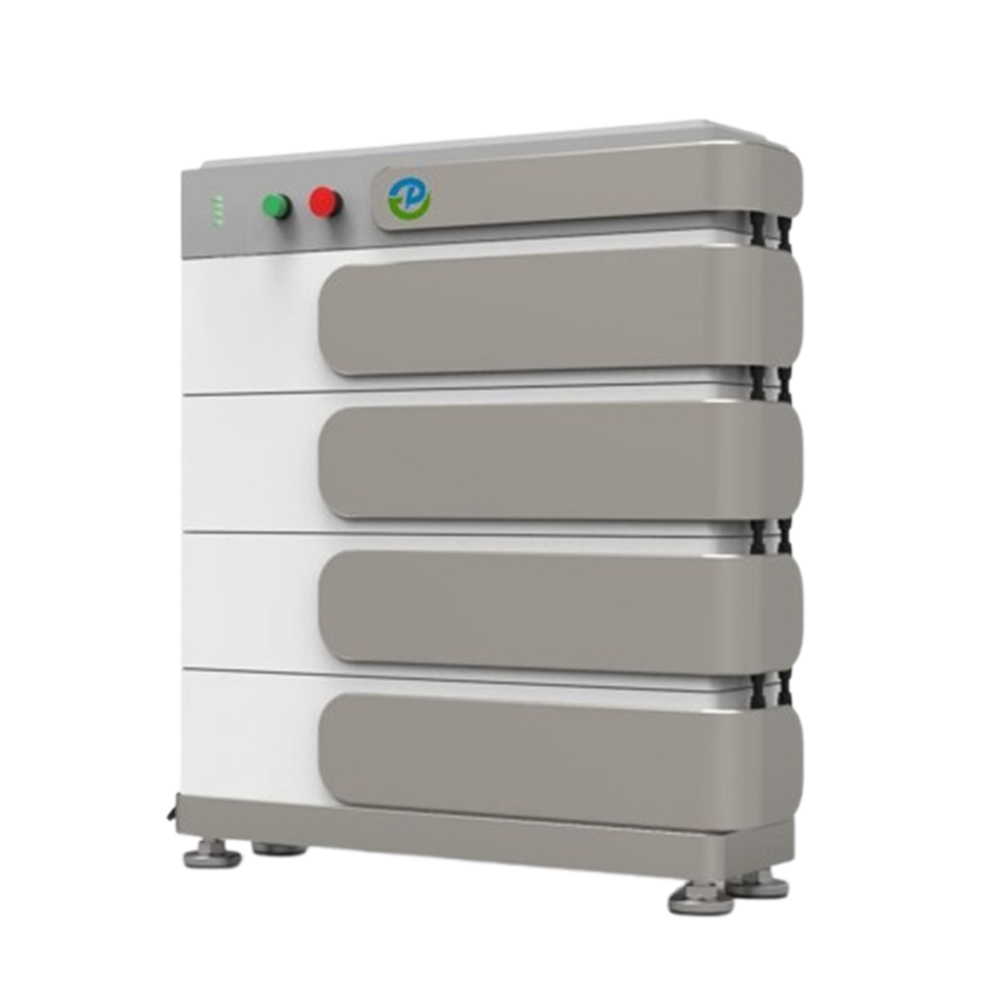

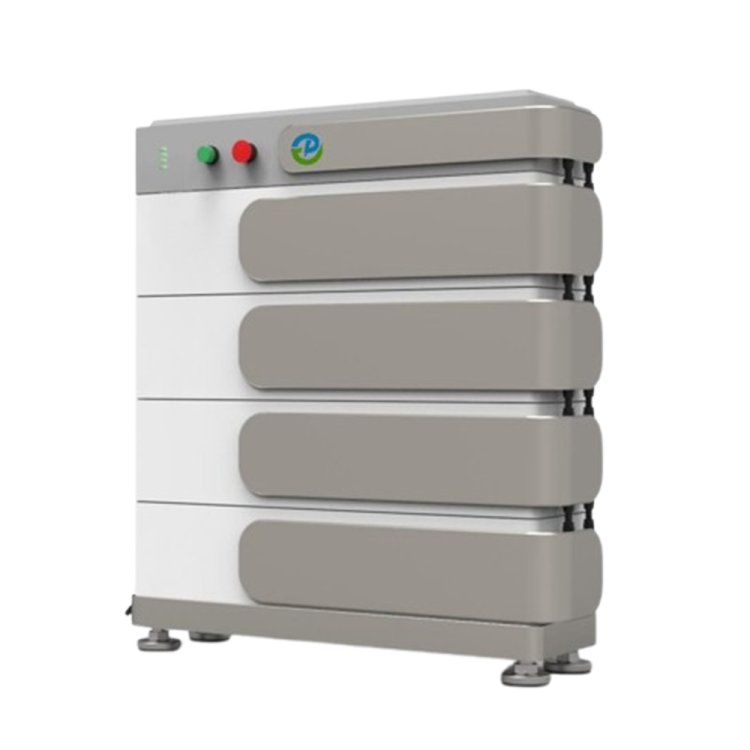

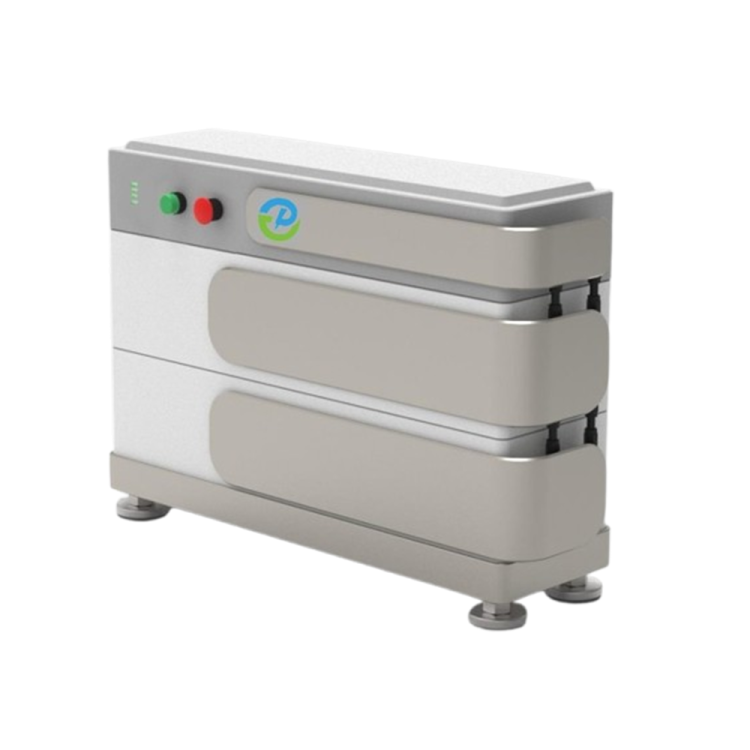

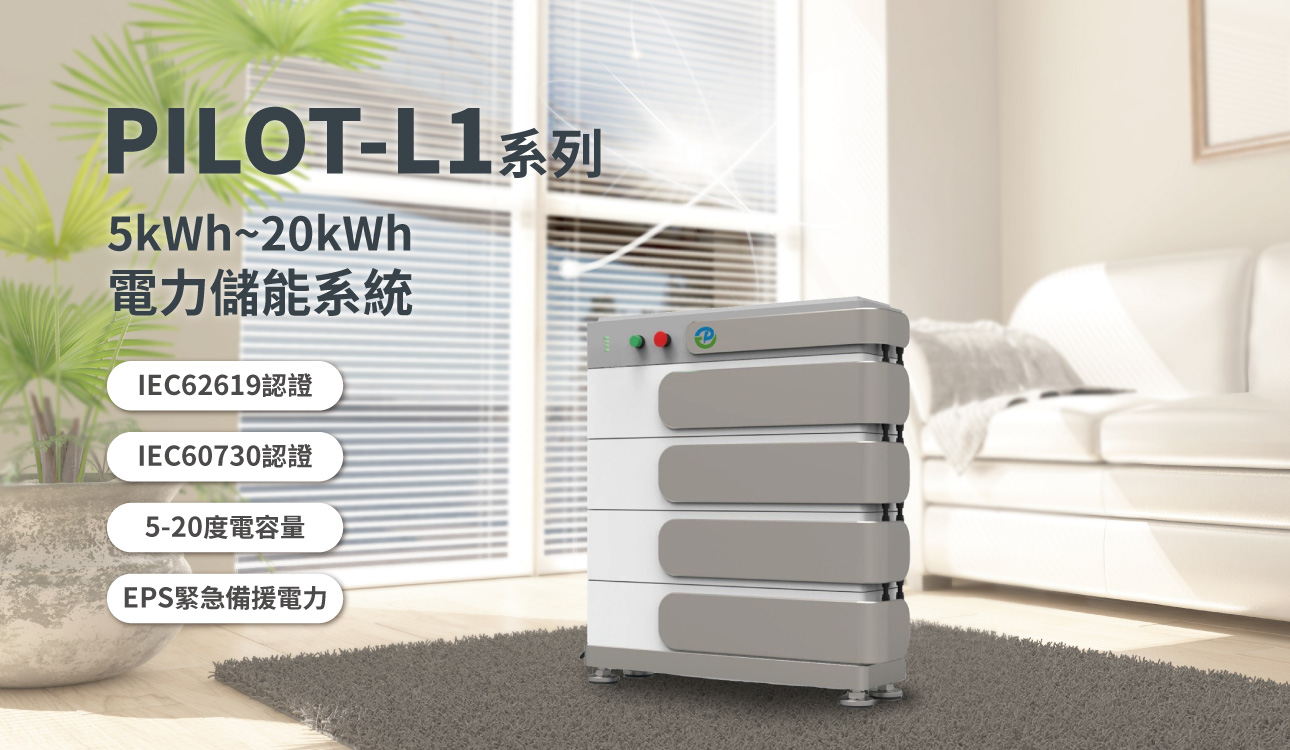

家庭用儲能系統
.jpg)
.jpg)
|
型號 |
PILOT-L1-5KH |
PILOT-L1-10KH |
PILOT-L1-15KH |
PILOT-L1-20KH |
|
|
DC側規格 |
|||||
|
電池類型 |
磷酸鋰鐵 |
||||
|
組合方式 |
1P16S |
2P16S |
3P16S |
4P16S | |
|
標稱容量 |
5.1kWh |
10.2kWh |
15.3kWh |
20.4kWh | |
|
最大充電功率 |
4500W |
||||
|
最大放電功率 |
4500W |
||||
|
脈衝放電功率 |
5000W |
||||
|
運行電壓範圍 |
44.8V～56.8V |
||||
|
最大充電電流 |
90A |
||||
|
最大放電電流 |
90A |
||||
|
脈衝放電電流 |
100A |
||||
|
標稱電壓 |
51.2V |
||||
|
充電溫度範圍 |
0℃ ~ 55℃ |
||||
|
放電溫度範圍 |
-15℃ ~ 55℃ |
||||
|
環境濕度 |
5 ~ 95% |
||||
|
建議應用高度 |
<3000M |
||||
|

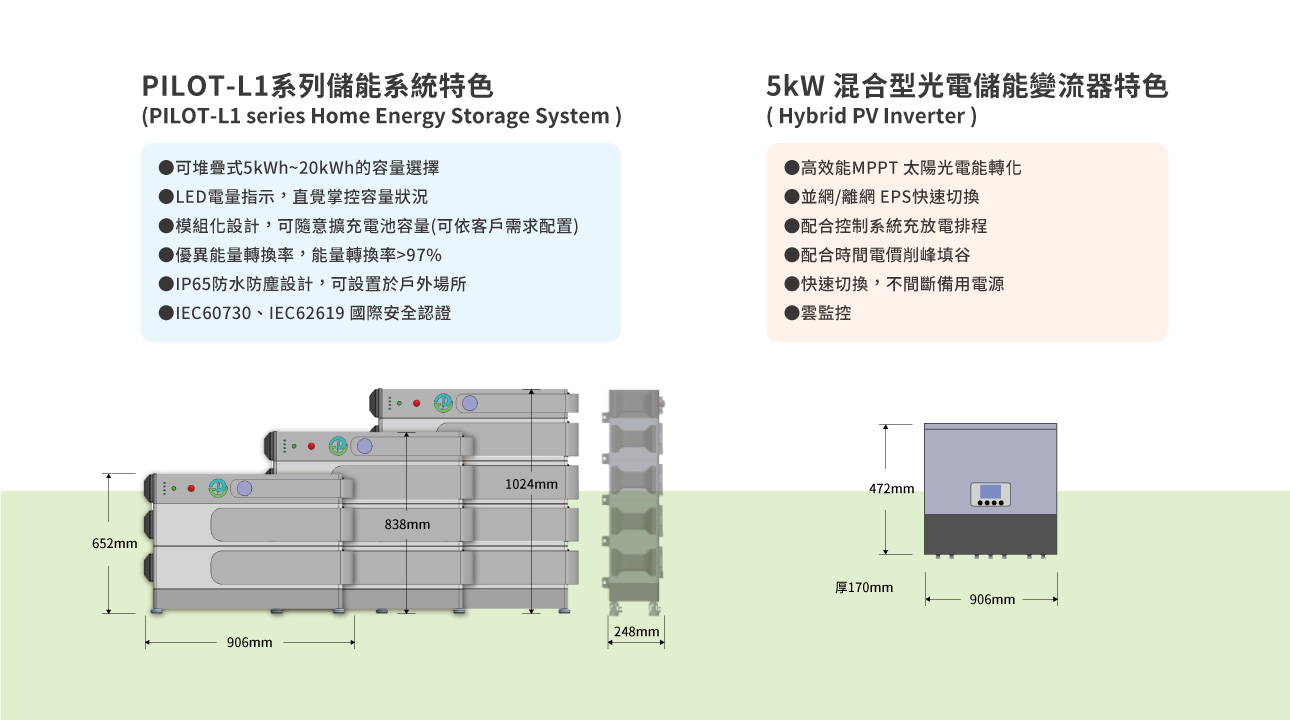

尺寸(長/寬/高) |
906/248/439mm |
906/248/652mm |
906/248/838mm |
906/248/1024mm |
|
|
重量 |
70kg |
122kg |
172kg |
224kg |
|
|
安裝環境 |
室內或室外，站立安裝 |
||||
|
防水等級 |
IP65 |
||||
|
安規認證 |
IEC60730、IEC62619、UN38.3 |
||||
|
電池管理系統 (BMS) 規格 |
|
|
BMS |
|
|
通訊介面 |
RS485 、CAN、TCP/IP 、UART |
|
充電保護功能 |
OVP、OCCP、OTCP、Short-circuit |
|
放電保護功能 |
UVP、OCDP、OTDP、Short-circuit |
|
電芯保護功能 |
Over-charge、 Over-discharge、Over-temp.、Under-temp.、Over-current、Short-circuit |
|
直流開關斷路器 |
MSD (Manual Service Device) |
|
電量指示燈 |
四個LED，一個LED燈號為25%SOC，四個LED全亮為100%SOC |
|
電芯平衡 |
擁有電芯平衡功能 |
|
模組並連上下限 |
1~4組並連 (容量5~20kWh, 可客製化) |
|
逆變器規格 |
|
|
交流輸入 （AC） |
|
|
電壓範圍 |
220V |
|
頻率 |
50 Hz / 60 Hz |
|
交流輸出（AC） |
|
|
額定功率 |
5kW/5kVA |
|
額定電壓/頻率 |
220V、230V ，50/60Hz |
|
過載能力 |
125% |
|
輸出波形 |
純正弦波 |
|
電壓誤差（阻性負載） |
±1% |
|
併離網切換時間 |
≦ 10 ms |
|
太陽能光伏板輸入PV （DC） |
|
|
最大功率 |
5kW |
|
最大電壓 |
550V |
|
操作電壓範圍 |
80~550 |
|
MPPT 電壓範圍 |
240~500V |
|
MPPT 通道數 |
2 |
|
最大短路電流 |
16A |
|
人機交互 |
|
|
顯示器 |
文字型顯示 |
|
通訊界面 |
RS485, Wi-Fi (可選配) |
|
環境 |
|
|
工作溫度範圍 |
-25°C ~ +60°C |
|
濕度 |
0~100% 非凝結 |
|
工作海拔 |
≤ 3000 m |
|
機構 |
|
|
防護等级 |
IP4X |
|
尺寸（WxHxD） |
480/472/170mm |
|
重量 |
24 kg |
|
冷卻方式 |
自然冷卻 |
|
安裝方式 |
壁掛式安裝 |
|
外殼材料 |
碳鋼 |
|
標準規範 |
|
|
電磁兼容 |
IEC 61000-3-2; IEC 61000-3-11; IEC 61000-3-3; IEC 61000-3-12; |
|
並網保護 |
VDE 0126-1-1/A1, IEC 61727,IEC62116 |
